Vòng dẫn hướng, băng dẫn hướng xy lanh
Vòng dẫn hướng (wear ring) đỡ piston và ty, giữ piston đồng tâm với ống và ty đồng tâm với nắp, không để kim loại cọ kim loại. Vòng dẫn hướng mòn làm piston chạm ống, xước ống và rách phớt.
KOLBEN có vòng dẫn hướng PTFE, vải phenolic, PA và POM, dạng vòng cắt sẵn hoặc băng cuộn cắt theo chu vi.
Các dòng vòng dẫn hướng
| Mã | Loại | Vật liệu KOLBEN | Gốc | Tải bar | Nhiệt độ °C | Tốc độ m/s |
|---|---|---|---|---|---|---|

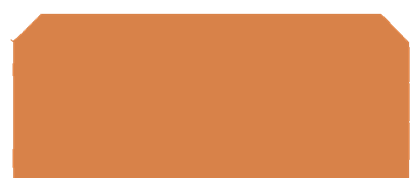

| WRT | Băng dẫn hướng PTFE | KOLBEN EF1001® | PTFE | 350 | -30 → +110 | 0,5 |

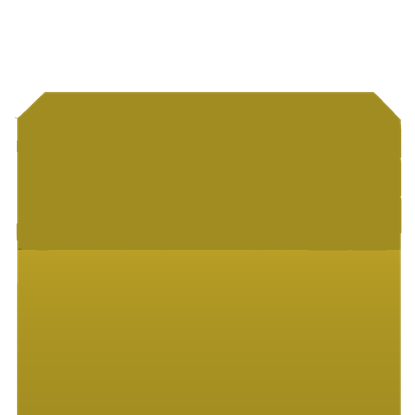

| WRW | Vòng dẫn hướng vải phenolic | KOLBEN PNIC1001® | Phenolic | 350 | -30 → +110 | 0,5 |
| WRPA | Vòng dẫn hướng PA | KOLBEN AP662300FT® | PA | 350 | -30 → +110 | 0,5 |
| WRPOM | Vòng dẫn hướng POM | KOLBEN OMP1001® | POM | 350 | -30 → +110 | 0,5 |
Bạc dẫn hướng lưng thép LFB cho trục, chốt: xem bạc tự bôi trơn.
Hỏi đáp
Chọn vật liệu vòng dẫn hướng thế nào?
PTFE ma sát thấp, chịu nhiệt tốt; vải phenolic chịu tải hướng kính cao cho xy lanh tải nặng; PA và POM giá hợp lý cho xy lanh công nghiệp tải vừa.
Cần báo giá hoặc tư vấn chọn phớt?
Gửi mã cũ, kích thước d × D × H hoặc ảnh phớt – kỹ thuật KOLBEN kiểm tra và báo giá trong ngày làm việc.
